Ein verstopfter Strang, ein unerklärlicher Wasseraustritt oder wiederkehrende Rückstauprobleme sind selten reine Einzelfälle. Häufig weisen sie auf Schwachstellen im gesamten Entwässerungsnetz hin. Dieser Leitfaden zur Kanalinspektion für Thurgauer Gemeinden zeigt, wie Werkhöfe und Verantwortliche Inspektionen sinnvoll planen, sauber dokumentieren und daraus tragfähige Unterhaltsentscheide ableiten.
Eine Kanalinspektion soll nicht nur Schäden sichtbar machen. Sie liefert die Grundlage, um Unterhalt, Reinigung, Sanierung und Investitionen nach Dringlichkeit zu steuern. Das schützt die Infrastruktur, reduziert ungeplante Einsätze und hilft, öffentliche Mittel gezielt einzusetzen.
Warum die Kanalinspektion planbar sein muss
Kanalisationsanlagen liegen im Boden und funktionieren meist unbemerkt. Gerade deshalb werden Schäden oft erst erkannt, wenn bereits Folgekosten entstehen: Eindringendes Fremdwasser, Ablagerungen, undichte Muffen, Wurzeleinwuchs oder beschädigte Schächte können die Funktion über längere Zeit beeinträchtigen.
Wer nur bei Störungen reagiert, arbeitet unter Zeitdruck. Eine geplante Inspektion schafft dagegen Übersicht über Leitungen, Schächte, Sonderbauwerke und bekannte Problemabschnitte. Sie zeigt, wo kurzfristig gehandelt werden muss und wo eine Beobachtung oder regelmässige Reinigung genügt.
Der richtige Turnus hängt vom Netz ab. Alter, Material, Lage im Grundwasser, Verkehrsbelastung, Gefälle, frühere Schäden und die Art des Abwassers spielen eine Rolle. Ein neuer Kunststoffkanal in ruhiger Lage stellt andere Anforderungen als eine ältere Leitung unter einer stark befahrenen Gemeindestrasse. Pauschale Intervalle sind deshalb nur ein Startpunkt, keine Ersatzlösung für eine Zustandsbeurteilung.
Leitfaden Kanalinspektion für Thurgauer Gemeinden: Der Ablauf
Eine professionelle Untersuchung beginnt nicht erst mit der Kamera. Je besser die Vorbereitung, desto brauchbarer sind die Aufnahmen und desto klarer lassen sich Massnahmen priorisieren.
1. Netz und Ziel der Untersuchung festlegen
Zuerst wird definiert, welche Haltungen und Schächte untersucht werden sollen. Grundlage bilden Leitungspläne, frühere Inspektionsdaten, Unterhaltsprotokolle, Schadensmeldungen und Angaben zu Sanierungen. Fehlende oder unklare Pläne sollten vor dem Einsatz bereinigt werden, soweit dies möglich ist.
Ebenso wichtig ist die Fragestellung. Geht es um eine periodische Bestandsaufnahme, um die Abklärung eines Rückstaus oder um die Vorbereitung einer Sanierung? Bei einer Zustandsaufnahme ist eine zusammenhängende Betrachtung sinnvoll. Bei einem akuten Problem kann dagegen die gezielte Inspektion eines Teilnetzes genügen.
2. Leitung vor der Kamera reinigen
Ablagerungen, Fett, Kies, Wurzeln oder eingespültes Material verdecken Schäden. Eine TV-Inspektion ohne vorgängige Reinigung kann zwar Hinweise liefern, bildet den tatsächlichen Zustand aber oft unvollständig ab. Deshalb gehört die Hochdruckreinigung bei vielen Haltungen zur Vorbereitung.
Dabei ist Augenmass gefragt. Nicht jede Leitung muss mit gleichem Aufwand gereinigt werden. In einem stark verschmutzten Abschnitt ist eine gründliche Reinigung unerlässlich. Bei einem bereits gut durchgängigen, regelmässig unterhaltenen Kanal kann ein geringerer Aufwand ausreichen. Entscheidend ist, dass Kamera, Beleuchtung und Fahrwerk freie Sicht erhalten.
3. Schächte und Zugänge prüfen
Die beste Kamera nützt wenig, wenn Zugänge nicht frei sind oder Schächte nicht sicher geöffnet werden können. Vor dem Einsatz sind Schachtdeckel, Zufahrten, Verkehrsführung und mögliche Gefahrenstellen zu klären. In dicht bebauten Gebieten oder bei Arbeiten an Hauptverkehrsachsen braucht es eine saubere Einsatzplanung mit den nötigen Sicherungsmassnahmen.
Auch die Schächte selbst gehören zur Inspektion. Korrosion, defekte Steigeisen, undichte Durchführungen, beschädigte Bankette oder verschobene Deckel können den Unterhalt und die Arbeitssicherheit erheblich beeinflussen. Sie sollten deshalb nicht bloss als Start- und Endpunkt der Kamerafahrt behandelt werden.

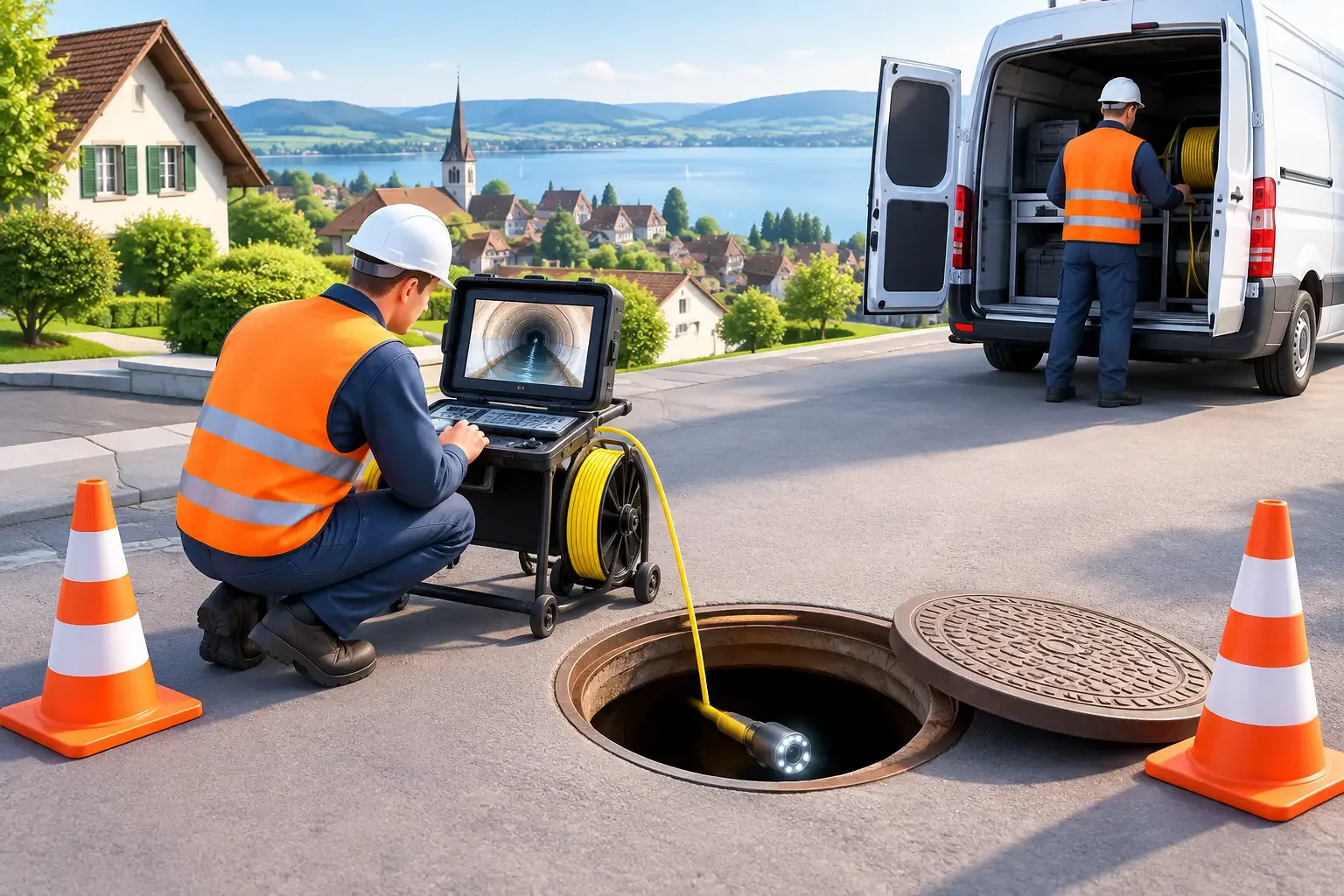

4. TV-Inspektion fachgerecht durchführen
Bei der TV-Inspektion wird die Leitung mit einer Kamera befahren und lückenlos aufgezeichnet. Für eine verwertbare Beurteilung müssen Haltung, Laufrichtung, Meterangabe, Durchmesser, Material und beobachtete Auffälligkeiten eindeutig zugeordnet sein. Unklare Videodateien ohne nachvollziehbare Ortsangabe helfen bei einer späteren Sanierungsplanung kaum weiter.
Je nach Leitung kommen unterschiedliche Kamerasysteme zum Einsatz. Kleine Hausanschlüsse, grössere Sammelleitungen, enge Bögen oder stark verzweigte Anlagen verlangen unterschiedliche technische Lösungen. Auch der Wasserstand kann die Bildqualität beeinflussen. Ist eine Haltung stark eingestaut, muss geprüft werden, ob die Ursache zuerst behoben oder die Inspektion unter angepassten Bedingungen ausgeführt wird.
Schäden richtig einordnen statt nur sammeln
Ein Inspektionsbericht ist dann wertvoll, wenn er Entscheidungen erleichtert. Dazu reicht es nicht, jede Auffälligkeit aufzuzählen. Schäden müssen nach Art, Lage, Ausmass und möglicher Auswirkung bewertet werden.
Typische Befunde sind Risse, offene oder verschobene Muffen, Scherbenbildung, Verformungen, Korrosion, Wurzeleinwuchs, Ablagerungen und Fremdwassereintritt. Besonders relevant sind Schäden, die die hydraulische Leistungsfähigkeit einschränken, die Standsicherheit gefährden oder einen Eintrag ins Erdreich ermöglichen können.
Nicht jeder sichtbare Riss verlangt eine sofortige Sanierung. Ein kleiner, stabiler Schaden ohne erkennbare Folgewirkung kann unter Beobachtung bleiben. Wiederkehrender Wurzeleinwuchs oder deutliche Undichtigkeiten verlangen dagegen meist ein rascheres Vorgehen. Massgebend sind nicht nur das einzelne Bild, sondern auch die Lage der Leitung, die Schadenshäufigkeit und das Risiko bei einem Ausfall.
Eine klare Priorisierung kann in drei Stufen erfolgen: Sofortmassnahmen bei akuter Betriebs- oder Umweltgefährdung, zeitnahe Instandsetzung bei fortschreitenden Schäden und mittelfristige Planung bei Schäden ohne unmittelbaren Handlungsdruck. So wird aus einer umfangreichen Datenmenge ein umsetzbares Unterhaltsprogramm.
Reinigung, Reparatur oder Sanierung?
Die passende Massnahme richtet sich nach dem Befund. Ablagerungen und leichter Wurzeleinwuchs lassen sich häufig durch gezielte Kanalreinigung und periodische Nachkontrollen beherrschen. Bei beschädigten Anschlüssen, undichten Muffen oder lokalen Einbrüchen kann eine punktuelle Reparatur wirtschaftlich sein.
Sind mehrere Schäden über eine längere Haltung verteilt, ist eine Sanierung oft sinnvoller als wiederholte Einzeleingriffe. Welche Methode passt, hängt unter anderem von Rohrmaterial, Durchmesser, Zugänglichkeit, Leitungsverlauf und den vorhandenen Anschlüssen ab. Eine grabenlose Lösung kann Verkehrsbehinderungen und Oberflächenarbeiten reduzieren. Sie ist aber nicht in jedem Fall die beste Wahl, etwa bei stark deformierten Leitungen oder wenn zusätzliche Leitungsarbeiten geplant sind.
Auch die Koordination mit anderen Tiefbauvorhaben lohnt sich. Wenn eine Strasse ohnehin erneuert oder ein Werkleitungsgraben geöffnet wird, können sich Gelegenheiten für wirtschaftliche Reparaturen ergeben. Voraussetzung ist, dass die Inspektionsdaten rechtzeitig vorliegen und nicht erst nach der Bauplanung auftauchen.
Dokumentation, die im Alltag funktioniert
Nach dem Einsatz sollten Videos, Fotos, Schachtprotokolle und Zustandsdaten geordnet abgelegt werden. Entscheidend ist eine eindeutige Zuordnung zu Haltung und Schacht. Werden Daten später nicht gefunden oder sind Meterangaben unklar, muss die Arbeit im schlimmsten Fall wiederholt werden.
Für Gemeinden empfiehlt sich eine Dokumentation, die sowohl für den Werkhof als auch für externe Planer verständlich ist. Dazu gehören die festgestellten Schäden, deren Priorität, vorgeschlagene Massnahmen und ein realistischer Zeithorizont. Ergänzt mit Angaben zu Reinigung, Reparaturen und Sanierungen entsteht über die Jahre eine belastbare Unterhaltsgeschichte des Netzes.
Diese Daten helfen auch bei Budgetgesprächen. Wer aufzeigen kann, welche Haltungen kritisch sind, welche Massnahmen bereits umgesetzt wurden und welche Folgen ein Aufschub hätte, schafft eine bessere Entscheidungsgrundlage als mit allgemeinen Erfahrungswerten.
Worauf Gemeinden bei der Ausführung achten sollten
Bei der Vergabe zählen nicht allein Kamerabilder und ein günstiger Preis. Wichtig sind eine saubere Arbeitsvorbereitung, geeignete Fahrzeuge und Geräte, fachkundige Mitarbeitende sowie eine verständliche Auswertung. Die Ausführung muss sicher erfolgen und den Betrieb auf Strassen, bei Liegenschaften und im Werkhof möglichst wenig beeinträchtigen.
Ein kompetenter Partner verbindet Kanalreinigung, Schachtarbeiten und TV-Inspektion sinnvoll. Das spart Schnittstellen und erlaubt es, auf Befunde direkt zu reagieren. Albert Frei Transporte AG unterstützt Gemeinden und Betriebe in der Region bei solchen Arbeiten mit geeigneter Technik und einer auf den Einsatz abgestimmten Planung.
Wer sein Kanalnetz regelmässig prüft, muss nicht jede Leitung sofort sanieren. Aber er weiss, wo Handlungsbedarf besteht, kann Einsätze vorausschauend koordinieren und verhindert, dass kleine Schäden zu dringenden Baustellen werden.
